VPN設定を行うとモバイルネットワークや公衆Wi-Fi（フリーWi-Fi）を使用している場合でも、VPN経由でインターネットへアクセスしている間は、SG-ONE TANDEMのセキュリティ範囲対象になり、モバイルデバイスを保護することができます。

設定手順

事前準備

1. WireGuardをインストールする

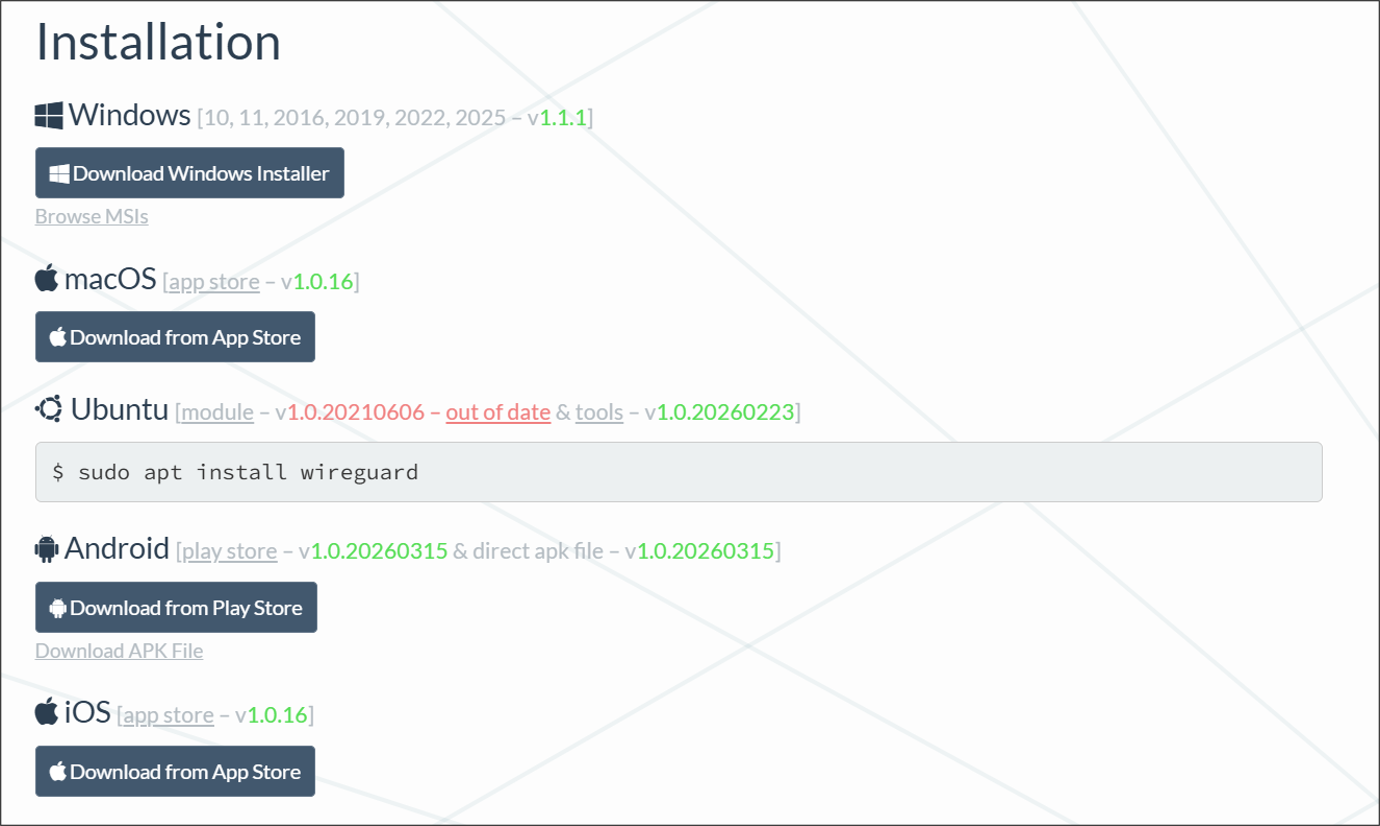

   VPN接続する端末にWireGuardをインストールします。

      Wire Guardクライアントアプリは こちら
   　※ご利用のOSに対応したWireGuardをインストールしてください。
   　※すでにインストール済みの場合は、次の手順へ進んでください。



2. No-IPのアカウント・DDNSホスト名を準備する
   ※固定グローバルIPアドレスをご利用の場合、No-IPのアカウント作成・DDNSホスト名の取得は不要です。

   No-IPの公式サイトは以下よりアクセスできます。

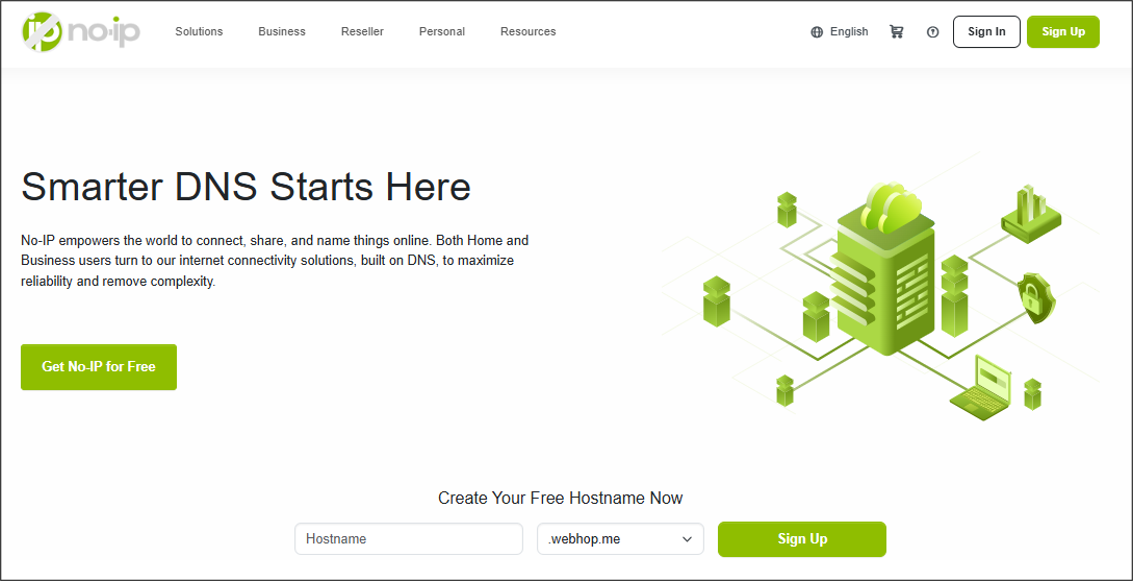

   【 No-IP公式サイト】


   No-IPの新規登録・ホスト名作成手順はこちら※クリックして確認してください

   ① DDNSを利用するため、No-IPのアカウントを作成します。

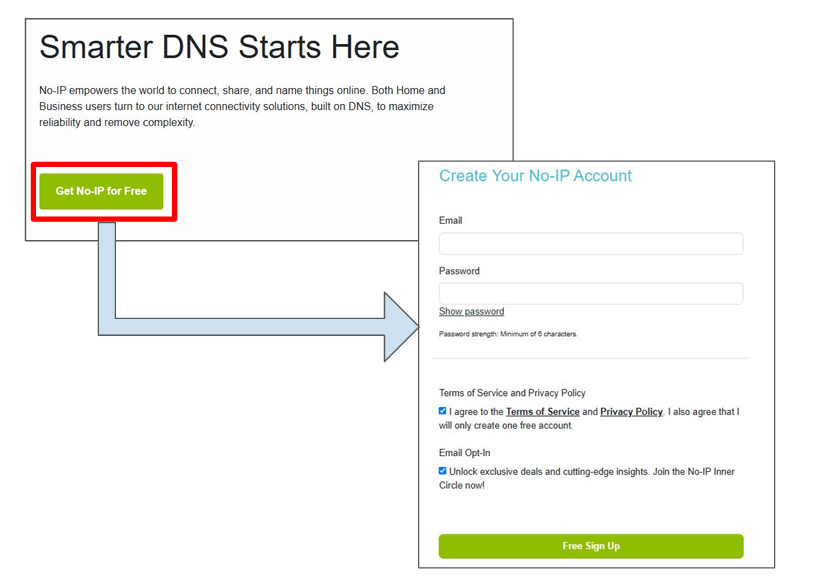

   1. ［Get No-IP for Free］をクリックします。
   2. メールアドレスを入力します。
   3. パスワードを設定します。
   4. 利用規約に同意し、［Free Sign Up］をクリックします。


   ② メールアドレスを認証する。

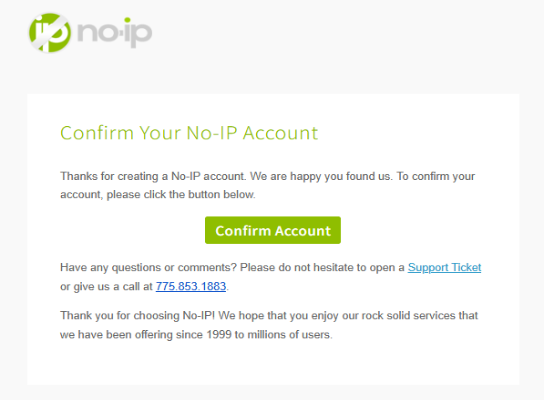

   1. 登録したメールアドレス宛に、No-IPから確認メールが届きます
   2. メールを開き、［Confirm Account］をクリックします。
      ※メールが届かない場合は、迷惑メールフォルダもご確認ください。


   ③ 初期設定を行う

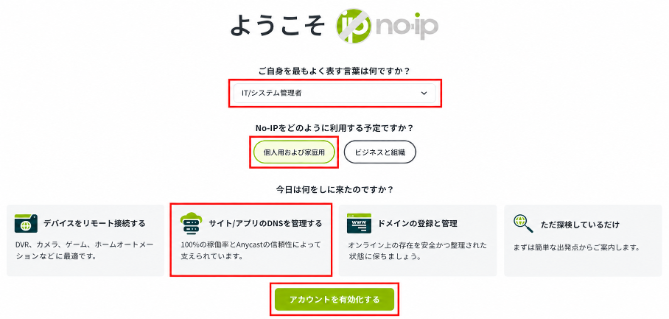

   1. アカウント認証後、初期設定画面が表示されます。
   2. 画面の案内に沿って各項目を選択し、［アカウントを有効化する］をクリックします。

      ※各項目はNo-IPの利用目的を確認するための項目です。
      本手順では、上図の設定例を使用します。

   補足
   セキュリティ質問や二段階認証の設定画面が表示された場合、本手順では設定を省略できます。 ［Cancel］などを選択し、設定をスキップして次の手順へ進んでください。



   ④ DDNSホスト名を作成する

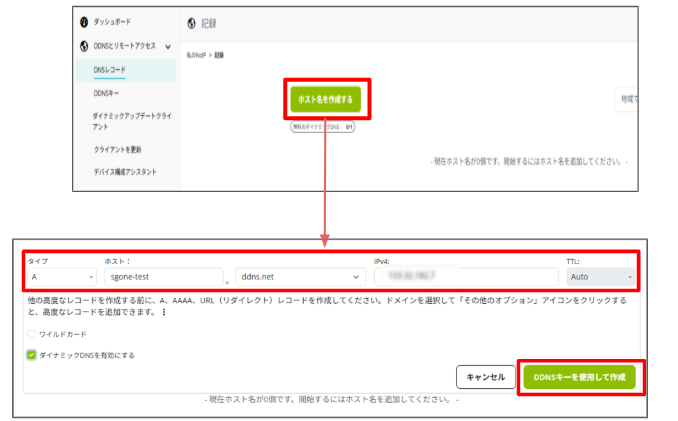

   1. ［DDNSとリモートアクセス］→［DNSレコード］を開き、［ホスト名を作成する］をクリックします。

   2. ホスト名の作成画面が表示されます。以下の項目を設定します。


      設定例
      　・タイプ：A
      　・ホスト名：sgone-test
      　・ドメイン：ddns.net
      　・IPv4：現在のグローバルIPアドレス
      　・ダイナミックDNS：有効

      ※ホスト名は任意の名称を設定してください。
      ※作成したホスト名は、後ほどVPN接続先の設定で使用します。

      ■ 重要
      後の設定で使用するため、以下の情報を控えておいてください。 ・No-IPに登録したメールアドレス ・No-IPに登録したパスワード 　※パスワードは第三者に知られないよう、安全に管理してください。  ・作成したDDNSホスト名 　例：sgone-test.ddns.net

   • No-IP無料版をご利用の場合

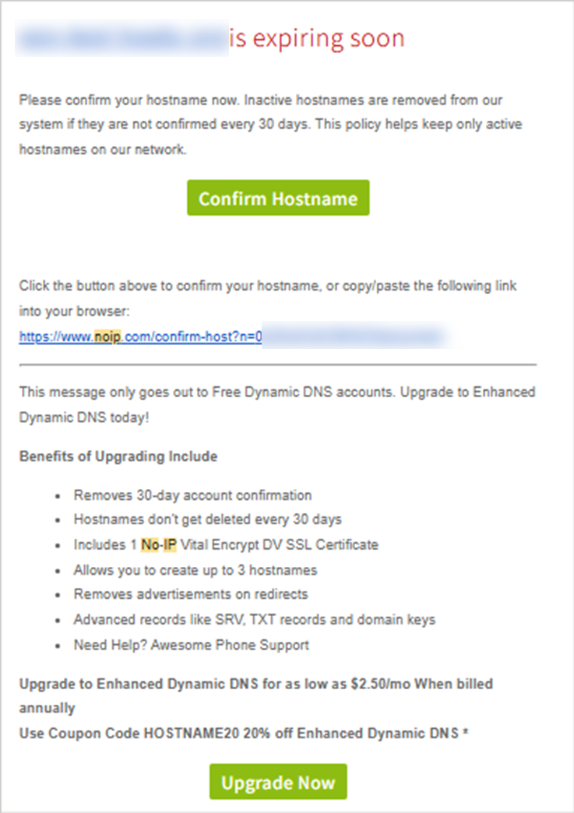

     無料版では、DDNSホスト名を継続して利用するため、30日ごとにホスト名の確認が必要です。
     No-IPから確認メールが届きますので、メール内の ［Confirm Hostname］ をクリックしてください。

     ※確認を行わない場合、DDNSホスト名が無効となり、VPN接続ができなくなります。
     ※［Upgrade Now］をクリックした場合、有料版へ案内されますが、
     　引き続き無料版を使用する場合は、クリックする必要はありません。



ルーター側の設定（上段）

1. 上段側でポート転送を設定してください。
   1. 上段ルーター側の管理画面にログインします。

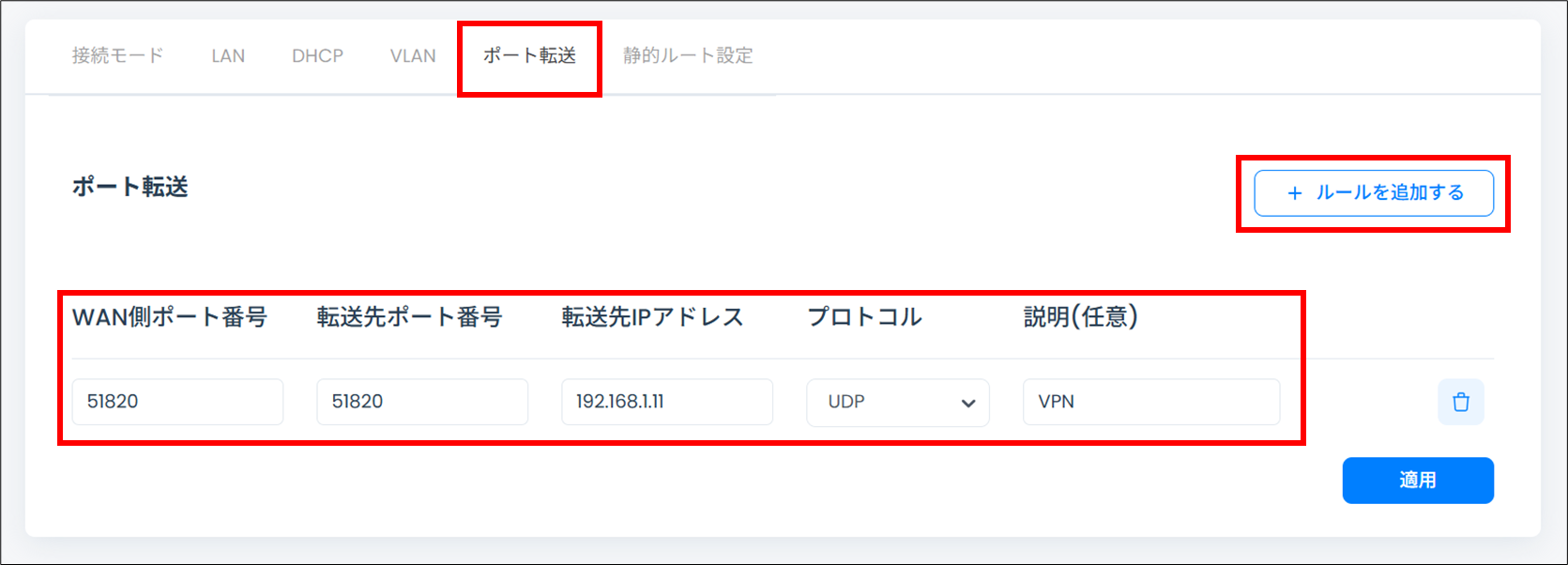

   2. ［LAN］から［ポート転送］を開き、以下の内容を設定します。


      設定例
      ・プロトコル：UDP
      ・ポート番号：51820
      ・転送先：TANDEM FUSIONのWAN側IPアドレス

      転送先IPアドレスについて
      　下段UTMですでに固定IPアドレスを設定している場合は、そのIPアドレスを指定してください。
      　固定していない場合は、このあとUTM側で固定設定するIPアドレスを指定してください。
      　※詳しい設定方法は、ポート転送をご確認ください。


2. 事前準備で作成したNo-IPの情報を、上段ルーターに設定します。
   ※固定グローバルIPの場合は不要となります。

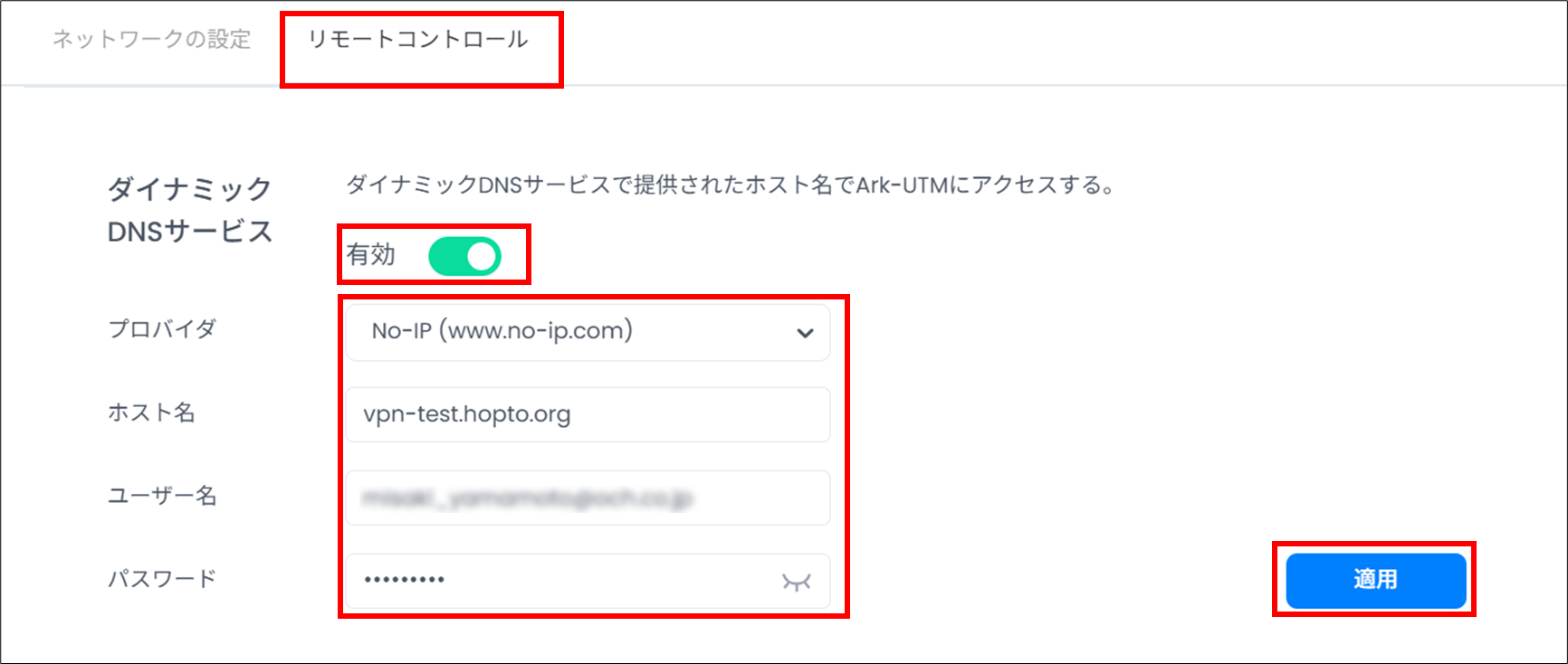

   1. ［WAN］から［リモートコントロール］を開きます。
   2. ［ダイナミックDNSサービス］を有効にします。

   3. 以下の情報を入力し、［適用］をクリックします。


      プロバイダ： No-IP（www.no-ip.com）
      ホスト名： 事前準備で作成したDDNSホスト名
      ユーザー名： No-IPに登録したメールアドレス
      パスワード： No-IPに登録したパスワード



UTM側の設定（下段）

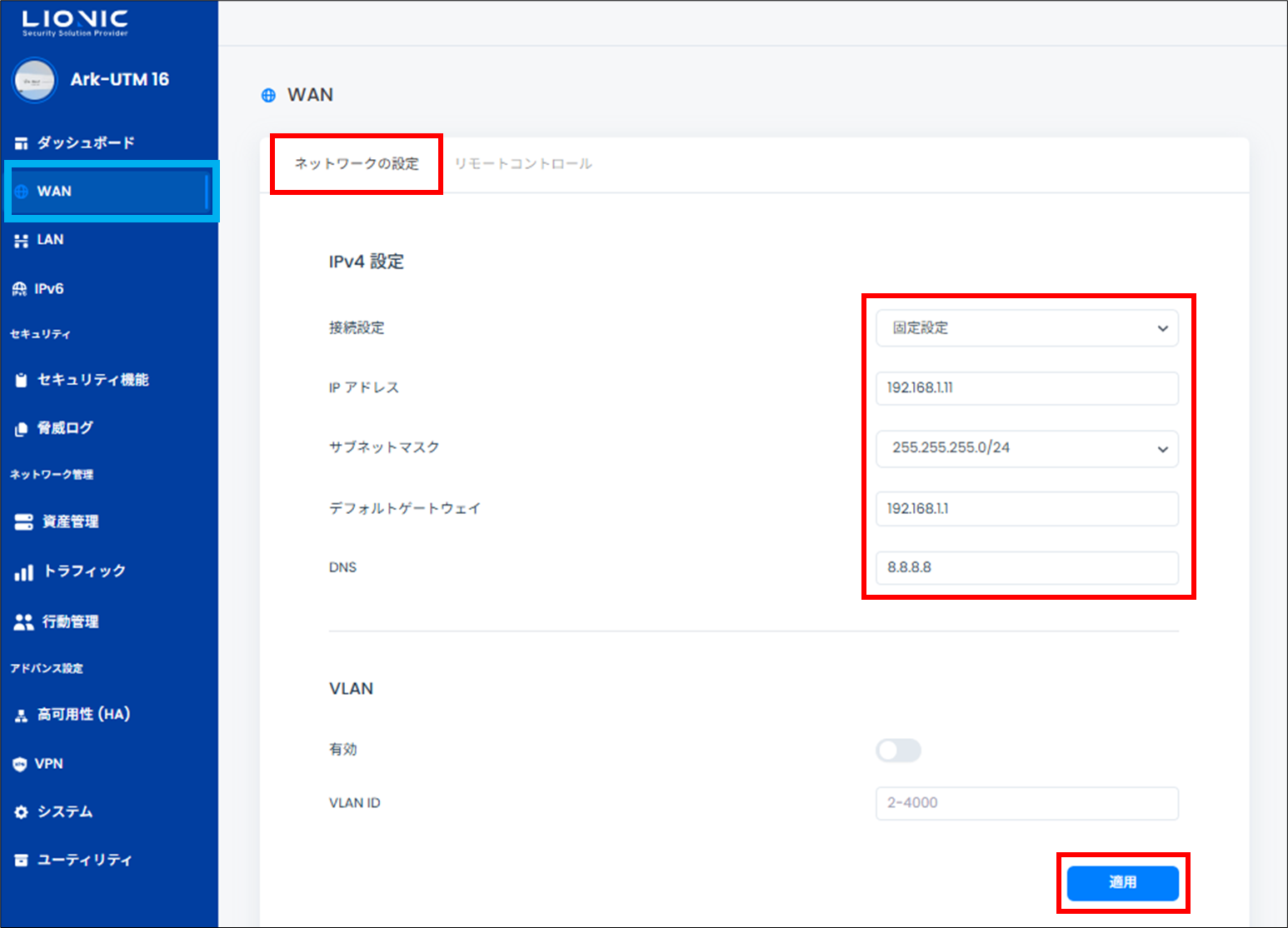

1. 下段TANDEMのIPアドレスを固定にしてください。

   • 管理画面内「WAN」の項目より設定可能です。

   • アドレス、サブネットマスク、ゲートウェイ、DNSをお客様環境に合わせて入力します。


     設定例
     ・接続設定：固定設定
     ・IPアドレス：192.168.1.11
     ・サブネットマスク：255.255.255.0/24
     ・デフォルトゲートウェイ：192.168.1.1
     ・DNS：8.8.8.8

     補足
     ・IPアドレスが変更されると、ポート転送の設定が正しく動作しなくなるため、 　下段は必ず固定IPアドレスを設定してください。 ※クライアントVPNは、必ず下段側で設定してください。 ※上段側で設定した場合、セキュリティ機能は適用されません。

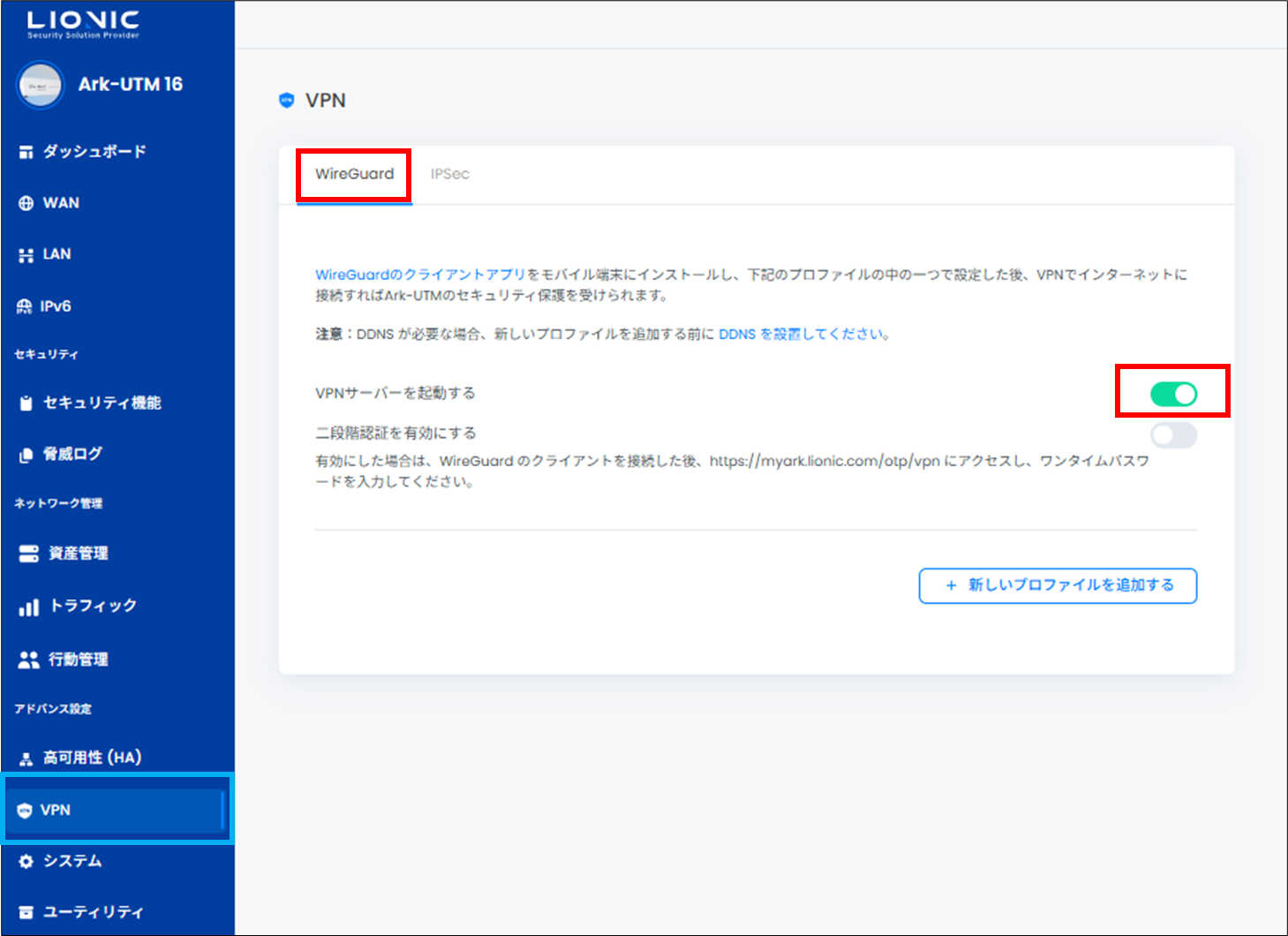

2. ［VPN］内にある［Wire Guard］より［VPNサーバーを起動する］をオンに変更します。

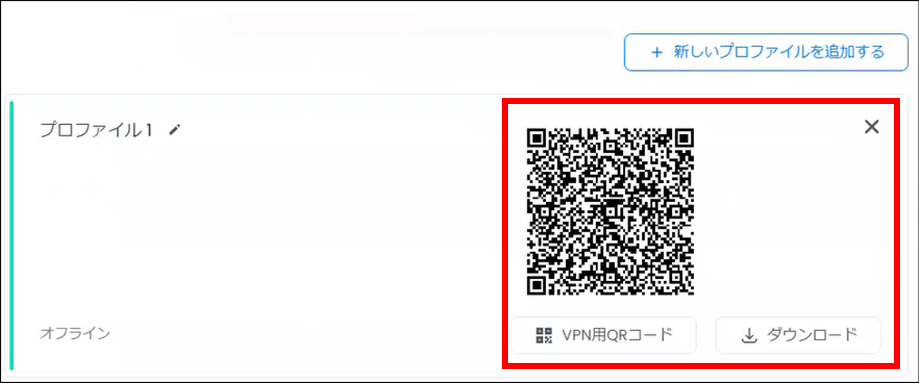

3. 【＋新しいプロファイルを追加する】をクリックしてプロファイルを作成します。
   • モバイルやタブレットの場合：
     　　［VPN用QRコード］をクリックしてWire GuardクライアントアプリでQRコードをスキャン
   • ノートPCの場合：
     　　［ダウンロード］をクリックしてプロファイルをWire Guardクライアントアプリにインポート



VPN接続端末の設定

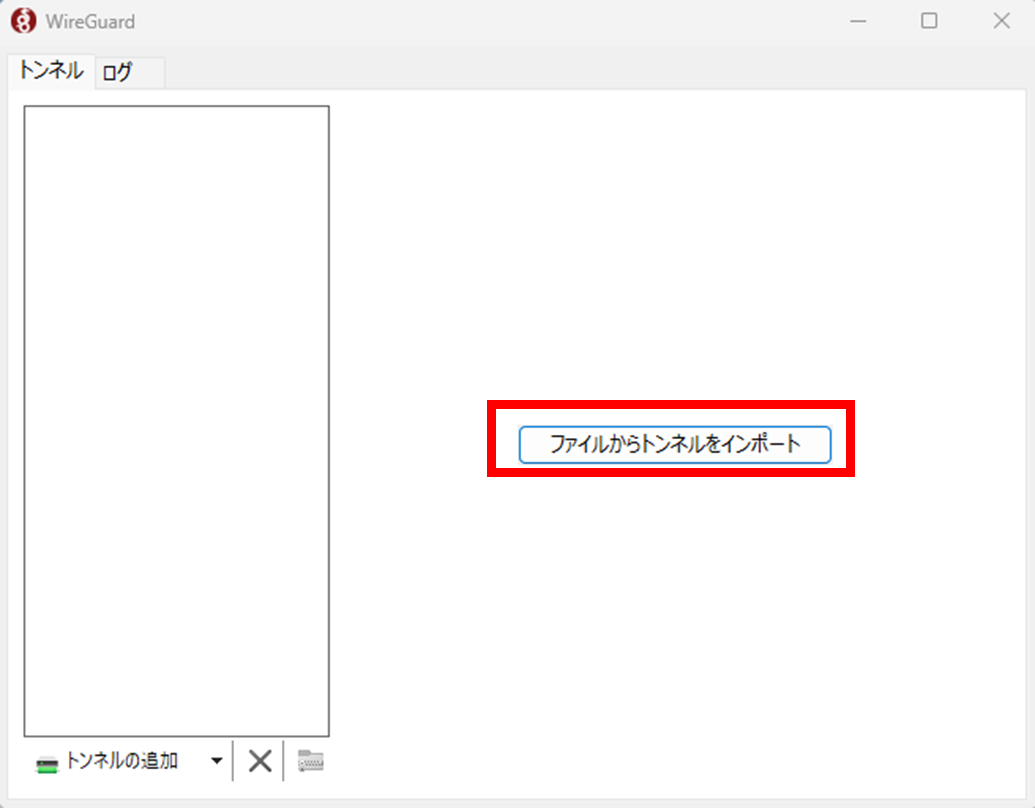

1. 「Wire Guardクライアントアプリ」を起動し、「ファイルからトンネルをインポート」をクリックして、
   ダウンロードしたファイルを選択します。
   PCの場合はダウンロードしたファイルを使用し、スマートフォンの場合はQRコードを読み込んでインポートしてください。

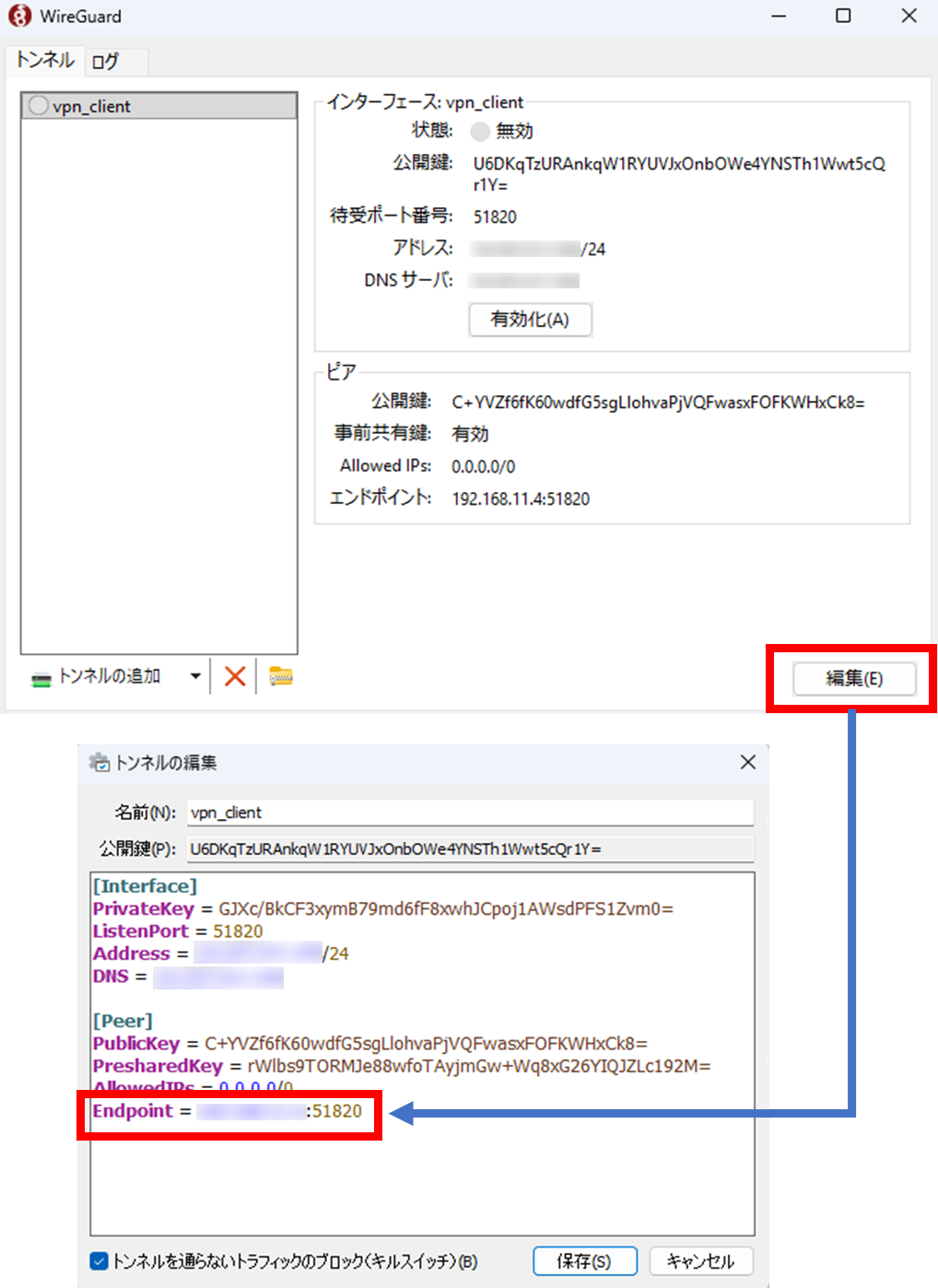

2. インポートしたプロファイルを選択し、「編集」をクリックします。
   VPNサーバーのアドレス（Endpoint）は、ルーターのグローバルIPアドレスまたはホスト名を使用してください。
   • ローカルIPアドレス（例：192.168.x.x）では外部から接続できません。
   • ダイナミックDNSサービスを設定している場合は、「ホスト名」を使用してください。
     例：Endpoint = 「グローバルIPアドレスまたはホスト名」 : 51820

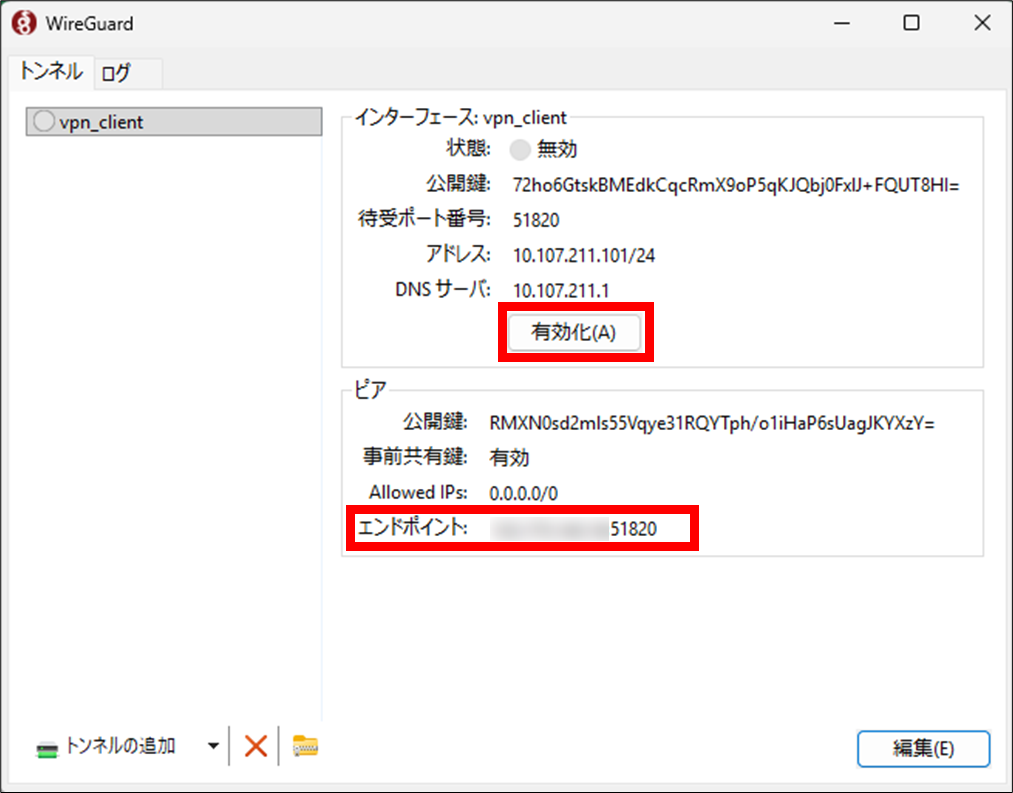

3. 設定後エンドポイントがグローバルIPアドレスまたはホスト名になっていることを確認し「有効化」をクリックしてください。
   ※エンドポイントには「IPアドレスまたはホスト名:ポート番号」が表示されます。

   例）
   　グローバルIPの場合：XX.XX.XX.XX:51820
   　ホスト名の場合：XXXX.ddns.net:51820


   ※有効化後、VPN経由でインターネットにアクセスできることを確認してください。
